Wanneer een elektrisch probleem aan een auto zich gedraagt als een spook, wil ik vooral snel weten waar ik moet beginnen. Een lamp die blijft branden, een accessoire dat geen stroom krijgt of een onderdeel dat plotseling niet meer reageert, vraagt meestal om meer dan alleen een multimeter. Bimma EWD is gemaakt voor precies dat soort momenten: een mobiele naslagplek voor elektrische bedradingsschema’s, de plaats van elektronische onderdelen en reparatiehandleidingen.

Ik zie de app daarom niet als een algemene onderhoudsgids voor iedere automobilist, maar als een gericht hulpmiddel binnen de categorie auto’s en voertuigen. De ontwikkelaar is Id Elcass. De app verscheen op 19 juni 2022, heeft een PEGI 3-classificatie en kost € 6,99. In de winkel wordt een gemiddelde beoordeling van 0,0 getoond en de app staat op meer dan duizend installaties. Dat zegt mij vooral dat je dit niet moet kiezen vanwege een grote community of uitgebreide gebruikersfeedback, maar vanwege de praktische informatie die je tijdens een diagnose nodig hebt.

Van een vaag elektrisch probleem naar een gerichte diagnose

Mijn denkbeeldige startpunt is eenvoudig en herkenbaar: een auto komt binnen met een klacht die te algemeen klinkt om meteen een onderdeel te vervangen. De eigenaar zegt bijvoorbeeld dat een verlichtingselement niet werkt, terwijl de zekeringen er goed uitzien. In zo’n situatie is blind onderdelen wisselen duur en tijdrovend. Ik wil eerst begrijpen welke voeding, massa, schakelaar, connector en besturingsmodule bij het circuit horen.

Daar ligt de waarde van deze app. Een schema kan laten zien hoe een circuit logisch is opgebouwd, terwijl informatie over de locatie van elektronische componenten helpt om de volgende fysieke stap te bepalen. De reparatiehandleidingen vormen vervolgens de brug tussen elektrische theorie en werk aan de auto. Die combinatie maakt Bimma EWD interessanter dan een losse afbeelding van een kabelboom.

De naam Bimma EWD verwijst duidelijk naar elektrische documentatie. Toch zou ik vóór betaling eerst mijn eigen probleem naast de omschrijving leggen. Heb ik een schema nodig, zoek ik een module of wil ik een reparatieprocedure volgen? Dan past de app waarschijnlijk bij mijn workflow. Zoek ik alleen algemene onderhoudstips, vloeistofcapaciteiten of een simpele uitleg voor een bandenwissel, dan betaal ik mogelijk voor informatie die ik niet vaak gebruik.

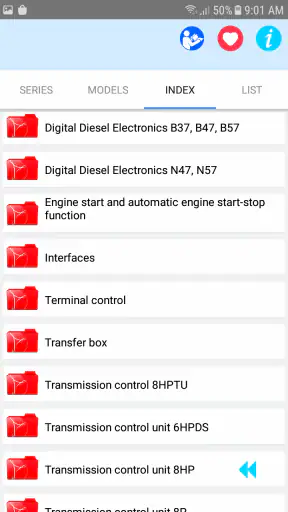

De eerste stap: de klacht vertalen naar een circuit

De moeilijkste stap bij elektrische storingen is vaak niet het openen van een schema, maar het formuleren van de juiste vraag. “De auto doet raar” is geen bruikbare zoekrichting. Ik zou de klacht eerst opsplitsen: wat werkt niet, wanneer treedt het op, welke functies vallen tegelijk uit en is het probleem constant of afhankelijk van contact, verlichting of beweging?

Advertenties

Dat voorwerk voorkomt dat ik in Bimma EWD willekeurig door documenten blader. Als meerdere functies tegelijk uitvallen, kijk ik eerder naar een gedeelde voeding, massa of module. Als één onderdeel uitvalt, onderzoek ik eerder de lokale bedrading, connector of het onderdeel zelf. De app kan de documentatie leveren, maar de kwaliteit van de diagnose begint bij die afbakening.

Een praktische tip is om vóór het sleutelen een korte lijst te maken van wat nog wel werkt. Dat klinkt banaal, maar het maakt een schema veel bruikbaarder. Wanneer ik weet dat de ene verlichting wel reageert en de andere niet, kan ik het gezamenlijke deel van het circuit sneller onderscheiden van het deel dat alleen bij de defecte functie hoort.

Bekijk onze blog

De tweede stap: het schema lezen zonder meteen te meten

Een bedradingsschema is geen gewone illustratie. Ik lees het van voeding naar verbruiker en vervolgens terug naar massa of de besturing. Daarbij let ik op kabelkleuren, aansluitpunten, zekeringen, schakelaars, relais en stekkernummers. De precieze betekenis van symbolen en afkortingen kan per voertuigdocumentatie verschillen, dus ik neem niets automatisch aan omdat een lijn er logisch uitziet.

Mijn voorkeur is om eerst de route op papier of in een notitie te reconstrueren. Ik noteer waar de spanning vandaan komt, welk onderdeel de stroom schakelt en waar de massa eindigt. Daarna koppel ik die route aan de fysieke locaties. Zo gebruik ik de app niet alleen om een plaatje te bekijken, maar om een concrete meetvolgorde samen te stellen.

Dat is een van de minder voor de hand liggende voordelen van een mobiele bron: ik kan de documentatie naast de auto houden terwijl ik mijn stappen plan. Tegelijk is het scherm van een telefoon niet ideaal voor een groot schema. Ik zou daarom niet verwachten dat elk diagram prettig leest zonder inzoomen of herhaaldelijk teruggaan. Voor langdurige analyse kan een groter scherm of een geprinte kopie rustiger werken.

De derde stap: van schema naar onderdeel in de auto

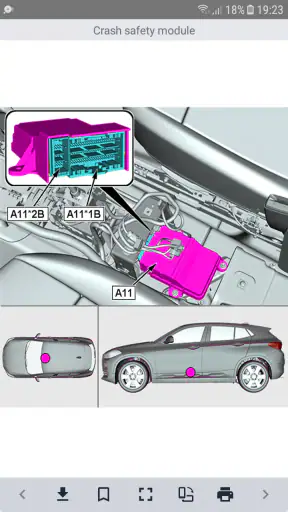

Een schema vertelt mij wat met elkaar verbonden is, maar niet altijd waar ik mijn handen moet plaatsen. Daar wordt de informatie over de locatie van elektronische componenten belangrijk. Een module kan achter een bekleding, onder een dashboard of in een motorruimte zitten. De overgang van een elektrisch symbool naar een echt onderdeel is vaak het moment waarop een diagnose vertraagt.

Ik zou de locatie-informatie gebruiken om eerst toegang te plannen. Welke afwerking moet los, waar zitten mogelijke connectoren en kan ik meten zonder onnodig onderdelen te demonteren? Dat is een concreet verschil met een willekeurige internetafbeelding. Een zoekmachine kan een vergelijkbaar schema tonen, maar laat mij vaak zelf uitzoeken of het onderdeel links, rechts, voorin of achter een paneel zit.

Hier zit ook een belangrijk risico. Een locatiebeschrijving betekent niet dat ik veilig zomaar een connector moet loshalen. Bij moderne voertuigen kunnen modules gevoelig zijn voor spanning, communicatie en statische ontlading. Ik zou daarom eerst de reparatie-instructies lezen, de juiste veiligheidsstappen volgen en pas daarna meten of demonteren. De app is een informatiebron, geen vervanging voor technische voorzichtigheid.

De vierde stap: meten in plaats van gokken

Wanneer ik het circuit begrijp en het onderdeel kan vinden, gebruik ik een multimeter of geschikte testapparatuur om de theorie te controleren. Ik begin met de eenvoudigste vragen: komt de voeding aan, is de massa betrouwbaar en verandert het signaal wanneer de schakelaar of functie wordt bediend? Daarna werk ik verder naar connectoren en afzonderlijke componenten.

Een schema helpt mij vooral om de meetpunten logisch te kiezen. Zonder schema kan ik eindeloos meten op willekeurige draden. Met schema kan ik een foutzone afbakenen. Bijvoorbeeld: als de voeding vóór een connector aanwezig is maar erna niet, verschuift mijn aandacht naar de connector, pin of verbinding. Als voeding en massa goed zijn, maar het onderdeel niet reageert, kijk ik verder naar aansturing of het onderdeel zelf.

De app maakt die redenering mogelijk, maar voert de diagnose niet voor mij uit. Dat onderscheid is belangrijk voor beginners. Wie nog nooit spanning, weerstand of continuïteit heeft gemeten, heeft naast de documentatie ook basiskennis en geschikt gereedschap nodig. Ik zou Bimma EWD dus eerder aanraden aan iemand die al weet hoe hij veilig meet dan aan iemand die voor het eerst een elektrisch probleem onderzoekt.

De vijfde stap: de reparatiehandleiding gebruiken

Na de elektrische controle wil ik weten hoe ik het defecte onderdeel of de betreffende verbinding aanpak. Reparatiehandleidingen kunnen dan helpen om de handeling in de juiste volgorde te plaatsen. Ik let daarbij niet alleen op het onderdeel zelf, maar ook op toegang, connectoren, bevestigingen en de volgorde waarin iets verwijderd of teruggeplaatst moet worden.

Mijn advies is om een handleiding niet pas te openen wanneer er al iets losligt. Eerst lezen voorkomt dat ik een kabel trek die nog vastzit, een clip breek of een connector verkeerd terugplaats. Ik zou de procedure vooraf doornemen en tijdens het werk alleen de relevante stappen markeren in mijn eigen notities.

Een nuttige werkwijze is om vóór de reparatie foto’s te maken van kabelrouting en connectorposities. Dat is geen functie van de app, maar het vult de documentatie goed aan. De handleiding vertelt mij hoe ik moet werken; mijn foto’s helpen mij om precies terug te bouwen wat ik heb aangetroffen. Vooral bij meerdere vergelijkbare stekkers kan dat verschil maken.

De overdracht tussen telefoon, werkplek en eigenaar

De echte workflow stopt niet bij het vinden van een schema. In een garage of bij een hobbyproject gaat informatie heen en weer tussen de app, de auto, het meetinstrument en soms een andere persoon. Als ik iemand help, wil ik niet alleen zeggen dat een module “ergens achter het dashboard” zit. Ik wil kunnen uitleggen welke functie erbij hoort, welke connector ik controleer en waarom die controle relevant is.

Daarom zou ik de informatie uit Bimma EWD samenvatten in een korte werkopdracht: klacht, betrokken circuit, te controleren voeding, te controleren massa, vermoedelijke locatie en volgende beslissing. Zo voorkom ik dat een ander alleen een screenshot krijgt zonder context. De app levert de bron; de overdracht bepaalt of die bron op de werkvloer bruikbaar blijft.

Voor een zelfstandige gebruiker is de overdracht vooral een geheugensteun. Ik kan tijdens een onderbreking noteren welke meting al gedaan is en welk punt nog moet volgen. Dat is nuttiger dan steeds opnieuw hetzelfde schema openen en proberen te herinneren waarom ik bij een bepaalde connector was begonnen.

Toch zie ik hier een beperking van mobiele documentatie: een telefoon is kwetsbaar in een stoffige of vettige werkplaats en kan tijdens het sleutelen onhandig zijn. Ik zou het toestel op een veilige plek leggen, het scherm schoon houden en belangrijke informatie vooraf noteren. Wie voortdurend met vuile handschoenen moet werken, heeft mogelijk meer aan een aparte werkplaatscomputer of geprinte documentatie.

Een realistisch scenario: een functie die soms uitvalt

Stel dat een bestuurder meldt dat een elektrische functie af en toe uitvalt, maar na opnieuw starten weer werkt. Ik zou niet meteen een nieuw onderdeel bestellen. Eerst noteer ik wanneer de storing optreedt en of andere functies tegelijk reageren. Daarna gebruik ik Bimma EWD om het betreffende circuit te volgen en de betrokken module of connector te lokaliseren.

Vervolgens controleer ik de voeding en massa onder omstandigheden waarin de klacht zichtbaar is. Een storing die alleen optreedt bij beweging, warmte of belasting vraagt om meer aandacht voor kabelbreuk, contactproblemen of een instabiele verbinding dan voor een willekeurige zekering. De documentatie helpt mij bepalen waar ik moet meten, terwijl de klacht bepaalt wanneer ik moet meten.

Als ik een verdachte connector vind, lees ik eerst de reparatie-instructies en controleer ik de verbinding zorgvuldig. Pas daarna beslis ik of het probleem in de bedrading, het onderdeel of de aansturing zit. Het resultaat is niet automatisch een reparatie, maar wel een onderbouwde diagnose in plaats van een gok. Dat is voor mij de sterkste manier om deze app te gebruiken.

Wat je uiteindelijk aan de app hebt

De waarde van Bimma EWD zit in de overgang van symptoom naar handeling. Ik kan een vage klacht omzetten in een circuit, het circuit koppelen aan fysieke componenten en vervolgens een reparatieprocedure volgen. Dat maakt de app vooral geschikt voor mensen die regelmatig aan voertuigelektronica werken of een specifieke elektrische storing grondig willen onderzoeken.

De betaalde toegang van € 6,99 vind ik verdedigbaar als de documentatie aansluit op het voertuig en ik de app meer dan één keer nodig heb. Voor één kleine klus kan een gratis handleiding, een voertuigspecifiek forum of een werkplaatshandboek financieel aantrekkelijker zijn. Zulke alternatieven hebben echter hun eigen nadeel: informatie kan versnipperd zijn, de bron kan onduidelijk zijn en een gevonden schema kan bij een andere uitvoering horen.

Vergeleken met algemene reparatie-apps is Bimma EWD smaller en daardoor potentieel praktischer voor elektrische problemen. Vergeleken met een volledig professioneel werkplaatssysteem verwacht ik juist minder breedte en minder ondersteuning rondom foutcodes, onderhoudsplanning of live voertuigdiagnose. Ik zou de app dus niet zien als een complete vervanger van diagnoseapparatuur of officiële werkplaatsinformatie, maar als een gespecialiseerde laag tussen klacht en meetwerk.

Waar de workflow kan vastlopen

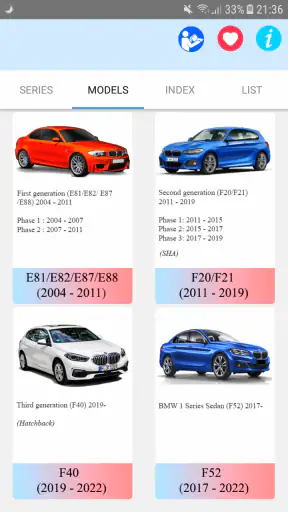

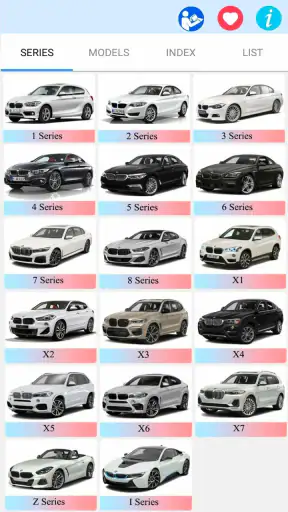

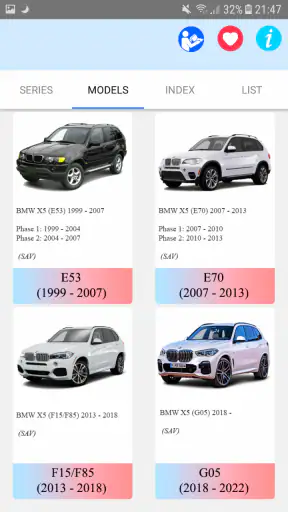

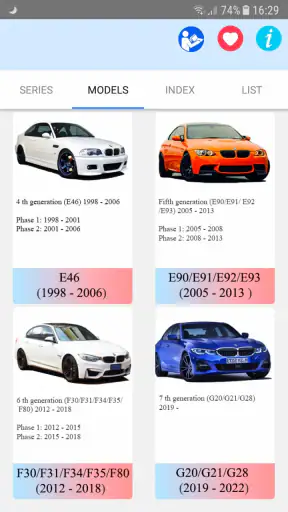

De eerste mogelijke breuk ontstaat wanneer ik het juiste voertuig, systeem of onderdeel niet scherp genoeg afbaken. Bij voertuigen kunnen uitvoering, bouwjaar, motorvariant en optiepakket invloed hebben op bedrading. Ik controleer daarom altijd of het schema werkelijk bij de auto voor mij past voordat ik conclusies trek. Een technisch correct diagram van een andere uitvoering kan alsnog tot een verkeerde reparatie leiden.

De tweede breuk zit in de leesbaarheid. Een groot schema op een telefoon vraagt vaak om zoomen, schuiven en terugzoeken. Dat verhoogt de kans dat ik een aansluiting oversla. Mijn oplossing is om één circuit per keer te volgen en de relevante knooppunten in een aparte notitie te zetten. Ik probeer niet de volledige kabelboom in één keer te begrijpen.

De derde breuk ontstaat wanneer de gebruiker verwacht dat een handleiding elke beslissing overneemt. Elektrische storingen zijn niet altijd netjes lineair. Een meting kan onverwacht zijn, een connector kan beschadigd blijken of een klacht kan verdwijnen voordat de oorzaak gevonden is. Dan is technisch oordeel nodig. Bimma EWD ondersteunt mijn redenering, maar neemt die niet over.

Ook de prijs kan een praktische drempel zijn. De app kost € 6,99, dus ik zou hem niet aanschaffen voor iemand die slechts één keer een eenvoudige zekering wil controleren. Voor een hobbyist met terugkerende elektrische werkzaamheden is het bedrag makkelijker te rechtvaardigen. De keuze hangt vooral af van hoe vaak ik werkelijk schema’s, componentlocaties en reparatie-instructies nodig heb.

Voor wie ik hem wel en niet zou aanraden

Ik zou Bimma EWD aanraden aan een handige autobezitter die al vertrouwd is met basisveiligheid en meten, aan een hobbyist die elektrische storingen zelf wil afbakenen en aan iemand die liever een samenhangende bron gebruikt dan losse zoekresultaten. De app is ook interessant wanneer de fysieke locatie van modules net zo belangrijk is als het schema zelf.

Ik zou hem minder snel aanraden aan iemand die alleen algemene onderhoudsinformatie zoekt, geen multimeter gebruikt of verwacht dat een app automatisch een foutcode uitleest en de oorzaak aanwijst. Ook voor een professional die een volledig geïntegreerd diagnosesysteem nodig heeft, zal dit waarschijnlijk slechts één onderdeel van de gereedschapskist zijn.

Mijn beste gebruikstip is om de app niet pas te openen wanneer ik al onderdelen heb gedemonteerd. Ik begin met de klacht, bepaal het circuit, zoek de componentlocatie, plan de metingen en lees daarna pas de reparatiestappen. Die volgorde beperkt impulsieve vervanging en maakt de informatie beter overdraagbaar.

Mijn oordeel na de volledige route

Bimma EWD is het nuttigst wanneer je van een elektrische klacht naar een controleerbare reparatiestap wilt werken. De combinatie van schema’s, componentlocaties en handleidingen geeft mij een duidelijker traject dan een willekeurige verzameling online tips. Vooral het koppelen van een elektrisch pad aan de plek waar ik in de auto moet zoeken, voelt als een praktische meerwaarde.

De app blijft wel een gespecialiseerd hulpmiddel. Ik moet zelf de voertuigvariant controleren, metingen correct uitvoeren en veilig werken. De mobiele vorm kan tijdens langdurig schemawerk minder comfortabel zijn, en de beperkte zichtbaarheid van de gemiddelde beoordeling maakt dat ik de aankoop vooral op mijn eigen behoefte zou baseren. Toch vind ik de prijs redelijk voor iemand die regelmatig met voertuigelektronica bezig is.

Mijn eindadvies is daarom genuanceerd: kies Bimma EWD als je gericht bedradingsinformatie en reparatiebegeleiding zoekt en bereid bent zelf technisch mee te denken. Kies een eenvoudiger alternatief als je alleen een snelle, algemene onderhoudstip nodig hebt. In de juiste handen is dit geen wondermiddel, maar wel een bruikbare schakel tussen een onduidelijke elektrische klacht en een reparatie die je stap voor stap kunt onderbouwen.
